Q8：如何獲取顯示器的EDID？

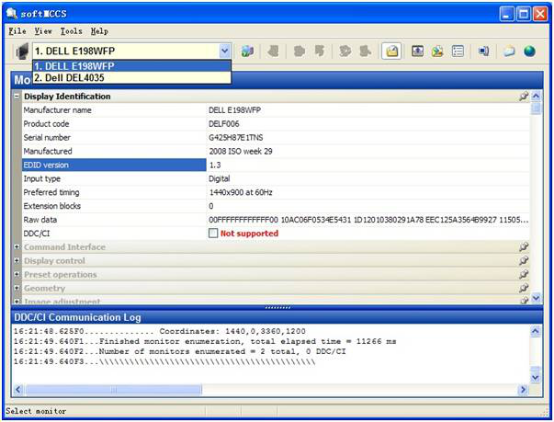

  A8：使用“SoftMCCS”軟件。安裝軟件后打開，可以看到軟件界面如下：

  操作步驟如下：

  1、打開SoftMCCS軟件

  2、如果接了多臺顯示器，則在左上角的欄中選擇需要讀取EDID的顯示器型號，如“DELL E198WFP”

  3、點擊左上角“File -> Save EDID as”，將EDID信息保存在自己想要的位置，文件名可以自己指定，文件類型要選擇“Raylar EDID file (*.dat)”

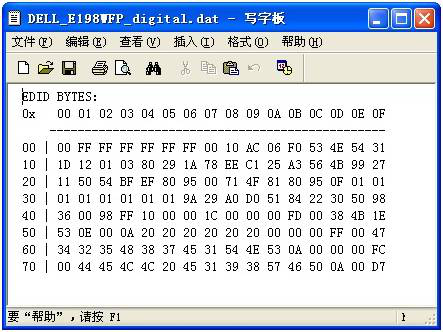

  用文本編輯工具（如寫字板）打開剛剛保存的EDID文件，如下圖

  可以看到右下方有128個16進制數，這就是剛剛保存的EDID信息了

  Q9：EDID里都包含什么信息？哪些是我們關心的？

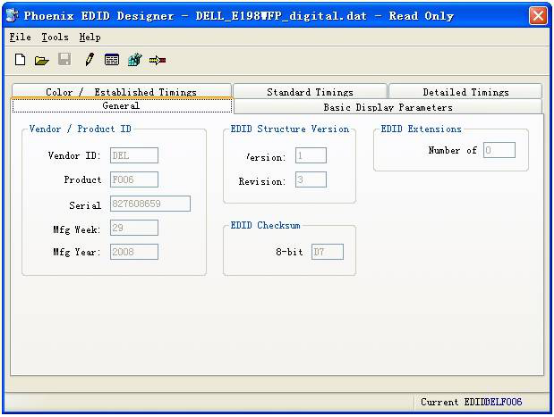

  A9：剛才我們已經通過“SoftMCCS”軟件獲取了EDID數據文件，下面要介紹另一個軟件來分析這個數據，“Phoenix EDID Designer”。軟件只有一個exe文件，不需要安裝。點擊打開按鈕，然后找到并打開我們剛剛保存的EDID文件，打開后如下圖

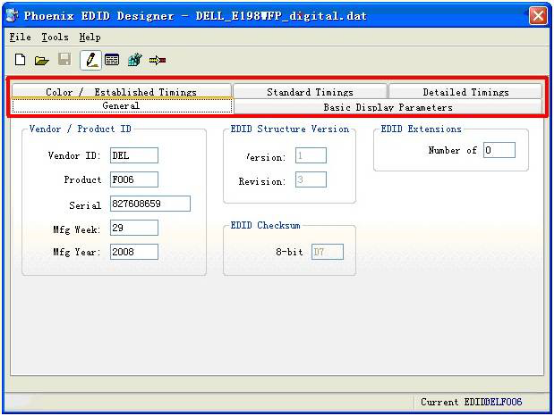

  打開之后默認是只讀的，數據都是灰色，為了看起來更清楚，點擊取消只讀屬性，如下圖所示



  圖中紅線圈出的部分中可以看到5個選項卡，EDID中的信息基本都包含在其中，我們逐個看一下。

  打開EDID文件后默認顯示的是“General”選項卡，里面介紹了顯示器中一些基本的信息，一般與我們無關，也不用修改。

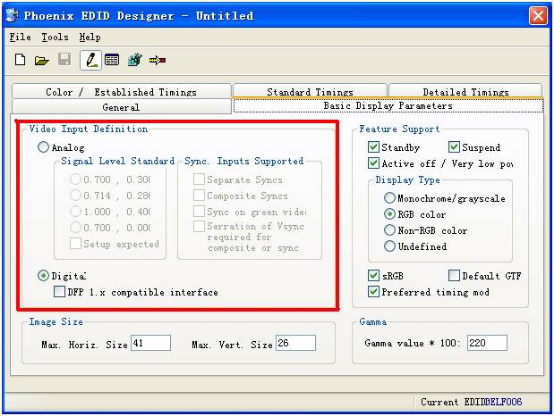

  點擊“Basic Display Parameter”選項卡，如下圖所示

  這里面對我們有用的信息只有“Video Input Definition”（視頻輸入描述）。在Q7中曾經提到，VGA接口也是有EDID的。而VGA的EDID和其他數字接口EDID的最大區別就是視頻輸入描述。VGA接口的輸入是Analog，而如圖中DVI接口的EDID，選則Digital輸入。

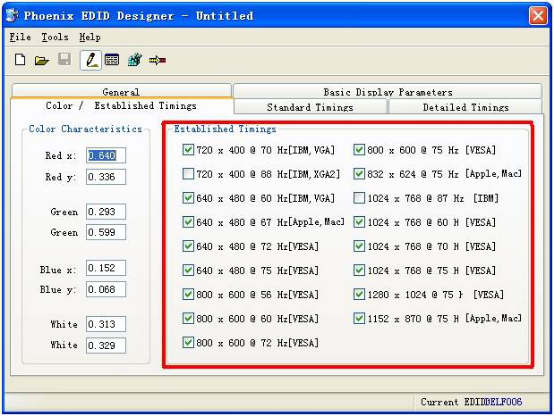

  “Color/Established Timings”

  “Established Timings”（內建時序）表示顯示器是否支持一些通用時序。若支持，則在相應的分辨率時序前打鉤。例如，由上圖中可知顯示器不支持720*400@88Hz和1024*768@87Hz這兩種時序。

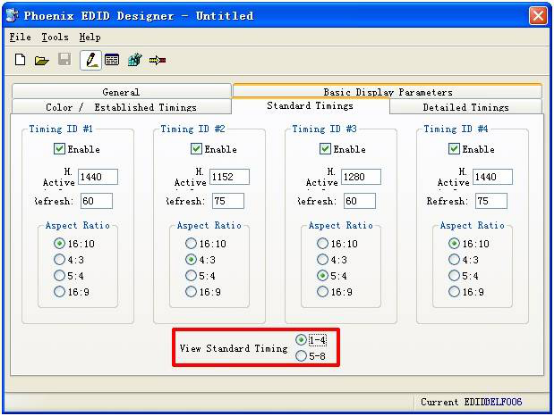

  “Standard Timings”（標準時序）

  標準時序是對內建時序的擴充，最多可描述8個時序，圖中我們看到的是1-4個時序，點擊紅色方框中的“5-8”可看到后4個時序。以時序1（Timing ID #1）為例，“Enable”前打鉤表示顯示器支持此時序；“H Active”表示一行中的有效像素；“Refresh”表示刷新率，也叫場頻率，單位Hz，注意這里的刷新率值必須大于等于60Hz；“Aspect Ratio”表示圖像的寬高比，等于一行中的有效像素和圖像的有效行數之比。例如時序1中行有效像素是1440，寬高比是16：10，我們就可以知道圖像的有效行數是1440/16*10=900。

  “Detailed Timings”（詳細時序）

  詳細時序這個區域可以說是整個EDID中和我們關系最密切，也是我們需要了解最多和改動最頻繁的區域。它分為4個塊（Block），可通過左上角的按鈕在各個塊之間切換（軟件的顯示有問題，4個按鈕分別為Block 1、2、3、4）。每個塊既可以是一個時序說明（Timing）也可以是一個顯示器描述符（Monitor Descriptor）。需要注意的是：Block 1必須是時序說明，它描述的是顯示器的最佳時序。

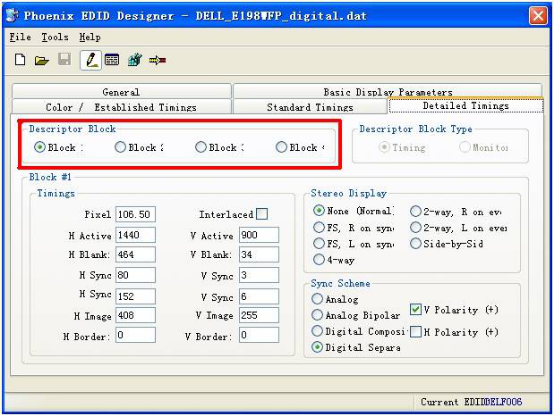

  上圖中的顯示的就是Block 1，注意右上角的Timing / Monitor Descriptor切換的部分是灰色的，這證實了我們剛才的說法：Block 1只能表示時序。

  左下角的Timing部分描述了時序的主要參數，含義見下表（軟件顯示有問題，參數名稱顯示不完整，表格中的參數也僅對應其在軟件中的位置）。H Image、H Border、V Image、V Border幾個參數一般用不到，表格中沒有列出





參數	含義	參數	含義
Pixel	像素時鐘頻率	Interlaced	前面打鉤表示是隔行顯示
H   Active	一行中有效的像素	V   Active	一場中有效的行數
H   Blank	一行中的消隱期長度，單位是像素	V   Blank	一場中的消隱期長度，單位是行
H   sync	行同步前沿寬度，即從行有效像素結束到行同步開始的像素數	V   sync	場同步前沿寬度，即從一場中有效行結束到場同步開始的行數
H   sync	行同步信號寬度，單位是像素	V   sync	場同步信號寬度，單位是行

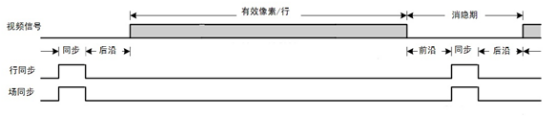

   表中各參數的位置關系如下圖所示





  由圖中可知，消隱期=前沿+同步+后沿，這4個參數已知其中3個就可以推算出另一個。

  軟件右下角的Sync Scheme描述了同步信號的信息。左邊是同步方式，一般選擇“Digital Separate”（數字分離）；右邊是同步信號的極性，選擇表示極性為正，即高有效。

  Q10：如何修改EDID文件？

  A10：大多數情況下，我們需要的EDID文件可由已知的EDID文件修改得到，步驟如下：

  1、打開Phoenix EDID Designer軟件

  2、用軟件打開需要修改的EDID文件

  3、去掉只讀屬性

  4、修改相應的EDID信息。一般需要修改的地方有：

  （1）視頻輸入描述。VGA接口要選Analog，DVI接口要選Digital

  （2）詳細時序。將Block 1中的時序修改成需要的時序，將其他Block中的“顯示器名稱”修改成需要的名稱

  5、點擊File->Save EDID as保存修改后的EDID文件
