恒定電壓是音頻行業使用更為混亂的術語之一。Pat Brown就此澄清了這一點。

  音頻領域的新興技術常常被許多音頻術語的主觀性質所誤導，這可能意味著不同的語境中的不同的東西。

  這里有些例子：

  “橋”

50. 功率放大器工作模式，其中兩個通道基本上放置在合并中以實現更多的電壓幅度。 “讓我們運行功率放大器在橋接模式下以獲得更多的輸出電壓”。
50. 跨部件輸出并聯連接高阻抗負載。“將電壓表連接到揚聲器線上來檢查電壓。”
50. 計算機網絡數據交換機。“我們在辦公室里需要一個新的網橋。”
50. “終止”
50. 將連接器焊接或壓接到電纜上。“接線被拉，但仍然需要終止。”
50. 阻抗匹配的根源在于負載。“舊的被動EQ需要被終止才能正常工作”。
50. 結束一個計算機的程序或日程。“終止程序，讓我們嘗試重新啟動。”

 “恒定電壓”

  令人容易混淆的術語之一是“恒定電壓”或CV。這并不意味著這個名字所暗示的，無論其價值如何，電壓隨時間都不變。這么多的字面解釋。

  電氣工程定義

  恒定電壓的電氣工程定義是關于電源如何驅動負載。如果負載相對于源阻抗具有非常高的阻抗，則跨負載產生的電壓是獨立的負載阻抗值。例如，如果我的100歐姆輸出混頻器正在驅動10 kΩ負載，則該接口針對電壓傳輸進行了優化，幾乎所有的電源電壓都被傳送到負載。這是任何模擬音頻接口的目標。如果負載阻抗增加到20kΩ或30kΩ，則輸入端的信號電平（電壓）不會發生變化。如果源阻抗降低到50歐姆或增加到200歐姆，信號電平與負載沒有變化。源和負載之間的大阻抗不匹配產生電壓優化的信號傳輸，這使得特定的源極和負載阻抗值與信號傳輸無關。

  相比之下，在阻抗匹配接口中，源電壓受負載的影響很大，當負載連接時，其電壓降至其斷路值的一半。

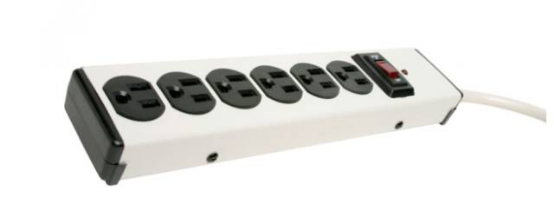

  CV接口的一個例子是公用電力分配，例如家用電路。您可以連接斷路器電流額定值允許的設備，但電壓不受影響。它不是CV，因?yàn)殡妷嚎偸?/span>120 VAC，它是CV，因?yàn)楫?dāng)附加的電器添加到電路時120 VAC不會下降。

  為了概括，輸出為低阻抗，輸入為高阻抗，并且當這是真的時，負載兩端的電壓是相同的，無論實際阻抗值是多少，因此是“恒定”電壓。這個約定大大簡化了模擬音頻接口。在大多數情況下，您只需使用適當?shù)碾娎|將輸出連接到輸入，并繼續使用。

  我總是想補充說，這是一個低頻實踐（<20kHz）。在高頻接口（視頻，數字，RF）中必須使用阻抗匹配（終端）來保持信號的完整性。

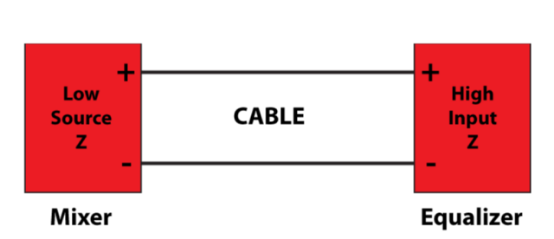

  恒壓接口將音頻輸出連接到輸入。只要總阻抗不會過大地加載線路（導致信號電壓下降），額外的負載可以在輸出端“橋接”以接收相同的信號。

  典型的音頻工業意義上的恒定電壓是關于通過降壓變壓器驅動揚聲器或揚聲器的放大器。放大器在其全電壓擺幅下運行，并且變壓器在將其施加到揚聲器之前“降壓”該電壓。放大器的輸出電壓可以是任何值，但通常固定為標準值，例如25 V，70.7 V或100 V.這些是來自放大器的參考正弦波的RMS電壓。當然，實際VRMS根據程序材料的不同而有所不同，在大多數應用中，它不像用于評估系統的正弦波。這是用單個放大器（如會議室）驅動多個揚聲器的有效方式。

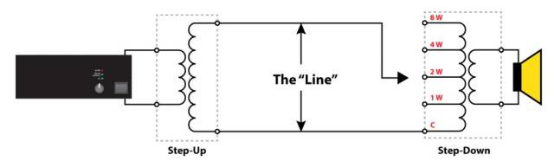

  利用降壓變壓器的“恒壓”分配系統。升壓變壓器的輸出電壓通常為25,70.7或100 Vrms（正弦波額定值）。

  為了增加混淆，“恒壓”音頻分配系統關于放大器到負載電壓（上面給出的電氣工程定義）是“恒定電壓”。換句話說，線路上的電壓與總負載阻抗無關。否則，當其他人跨越線“橋接”時每個揚聲器的聲級將會改變。

  我們更喜歡將其稱為“變壓器分布式揚聲器系統”而不是恒壓系統，但后一個術語將絕對存在并繼續引起混亂。

  電壓，而不是功率。在電氣工程和音頻行業的定義中，電壓是我們感興趣的參數。該接口的設計使得驅動放大器輸入的信號電壓可預測地影響揚聲器在收聽者處的頻率響應幅度。這是我們用信號處理器調節的信號電壓。CV接口是必要的，使得放置在功率放大器之前的音頻濾波器（模擬或數字）對收聽者的聲壓級具有可預測的影響。如果這是一個功率優化的接口（阻抗匹配），那么情況就不一樣了，因?yàn)樨?fù)載電壓（由此產生的揚聲器頻率響應）將受到揚聲器阻抗曲線的影響。由于阻抗是固定的，并且電流被拉出，電壓是我們可以通過調節控制或應用濾波器直接改變的唯一信號參數。

  是的，我們處于“電壓”業務，即使電壓通常被隱藏在額定功率之內?？傊堄涀?，在“恒定電壓”系統中，電壓是不變的。更正確的是，它不受負載阻抗變化的影響。
