本學期的Roland小課堂也將迎來最后一課

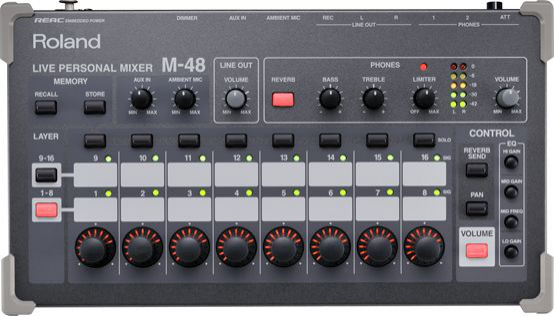

今天我們學習的產品是M-48個人調音臺

馳騁各大演出現場的M-48

在使用中應該注意哪些內容？

下面讓我們來了解

M-48個人調音臺相關問答

01

M48采用什么方式連接？

A：M48采用星形分布式連接到分配器，這樣可以保證任意一個M48的連接線纜出現問題都不會影響到其它的M48。



M48需要單獨供電嗎？

A：M48采用PoE方式供電，不需單獨的電源，只需要連到信號和電源分配器即可。



M48是48路的個人混音臺嗎？

A：M48是通過一根網絡傳輸40路24bit/96kHz的數字音頻號，同時加上本地2路AUX輸入，1路對講MIC,2路主輸出，2路AUX輸出 ，內置的1路混響，40xInput+2xAuxinput+1xMic1+1xReverb+2Mainouput+2xAuxout=48,加起來總起48路。



M48的16個立體聲編組是什么意思？

A：把輸入的40路信號任意編成16個立體聲編組來控制，每個M48都可以不同的編組設置。



每個編組都可控制哪些參數？

A：每個編組都可以單獨調節高、中、低頻3段均衡，聲像、混響、電平大小。



M48可以保存場景嗎？

A：M48可以保存和調用16組預設場景，以便在不同樂隊之間或戲劇的不同場次之間快速切換。



我用的其它品牌的調音臺，怎么和M48對接？

A：有兩種方法：

1)采用模模擬方式連接，其它品牌調音臺模擬信號輸出到1臺Roland任意接口箱（注：S-0808除外），1臺S-4000D電源和信號分配器，8個以下的M48個人混音臺

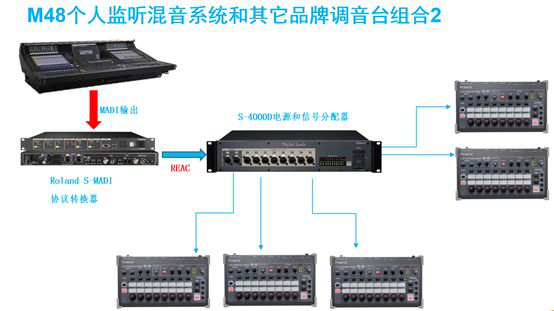

2)采用數字方式連接，其它品牌調音臺輸出MADI信號（有的調音臺可能需要單獨加MADI卡）給S-MADI轉換器， 1臺S-4000D電源和信號分配器，8個以下的M48個人混音臺。





08

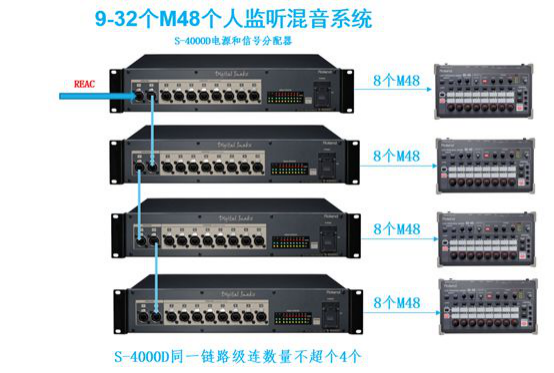

我需要用的M48超過8個，系統該怎么配，怎么連接？

A：只需增加S-4000D即可，每增加8個M48對應增加一臺M48。把其中一臺S-4000D級連到另一臺S-4000D的任一接口即可，通常是接到非PoE供電的接口。S-4000D最多級連不超過4臺。





09

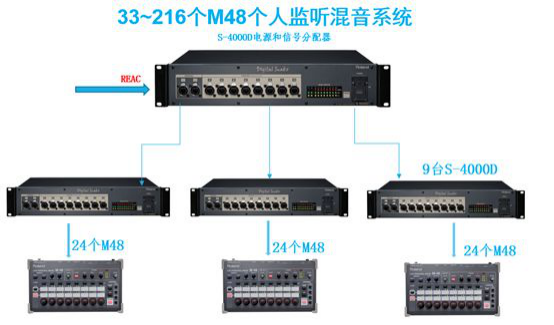

我需要用的M48超過32個，系統該怎么配，怎么連接？

A：把一臺S-4000D當作其它所有S-4000D的總分配器，再往下級連即可，如圖。



10

我用的其它品牌的調音臺，怎么控制M48？

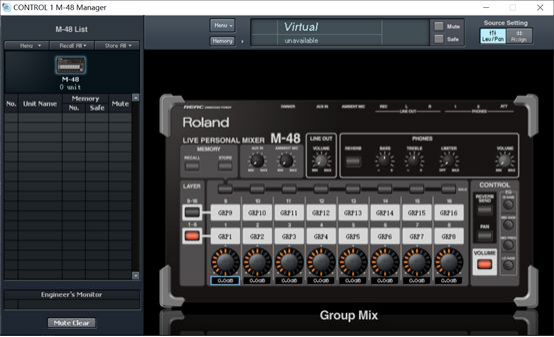

A：通過在電腦上安裝S-4000RCS軟件來控制M48, S-4000RCS支持Windows和MacOS,可直接從Roland官網下載。拿USB-RS232線連到Roland接口箱或S-MADI轉換器即可控制M48。





11

我覺得在電腦上用軟件控制M48不夠便捷，有更快速的方法嗎？

A：沒問題，在軟件上可以把任一臺M48拖到Engineer’s Monitor方框里，把這臺指定的M48設為工程師監聽和控制器，只要點其它任意一臺M48,這臺作為工程師監聽和控制器的M48就會克隆選定的M48的所有參數，這樣就可以在電腦邊上通過工程師監聽和控制器的M48控制其它所有的M48。



12

我把任意一臺M48設為工程師監聽和控制器后，里面設置好的參數和場景會被清除嗎？

A：不會。只需要這臺M48從工程師監聽和控制器中釋放出來，原來設置的所有參數的場景都還在M48當中。所以可以把任意一臺配置好的M48當成工程師監聽和控制器用。



13

M48對網線有什么特殊要求嗎？

A：沒有，超5類Cat5e以上的網線即可，帶屏蔽的更好。
