上篇文章中，小編放了大招，根據過往十幾年的工程經驗，總結歸納了會議室/報告廳投影機所需的亮度計算方法和公式，下面讓我們一起來復習一下：

“Bp=（La X Cm X As）/ (Sg X Sl X Dr X Cs X Cl X Dl X Ra) ”
投影機所需的亮度=（屏前環境光亮度 X 期望的圖像對比度 X 屏幕面積）/(屏幕增益X空間損耗系數X投影機亮度貶損衰減系數X屏幕對比度X色彩合成系數X變形失真系數X畫幅系數)
太難了，老鐵！數學不好，完全看不懂呀！天哪嚕?。。。?/span>What are you talking？太神了，我選擇原諒他?。。‰y以理解~~~小編，求補課！賞小編雞腿~~~大神

哈哈哈哈……

我早就知道會這樣?。?！

為了讓大家更好的理解，

本周我又寫了篇文章，

通俗易懂，簡單易學，包教包會……

如果還是看不懂，

請批發“Six 個核桃”自行補腦

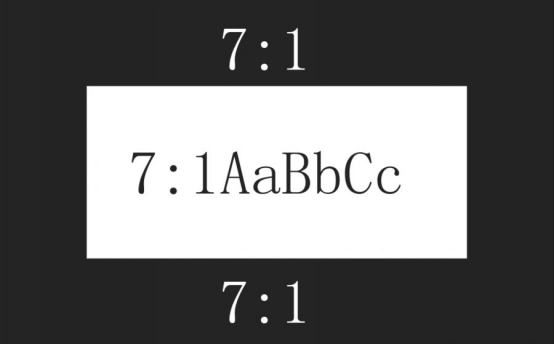

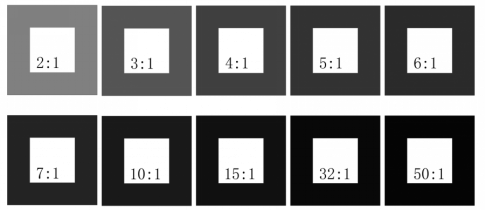

書歸正傳，上篇文中說過圖像對比度，如下圖：

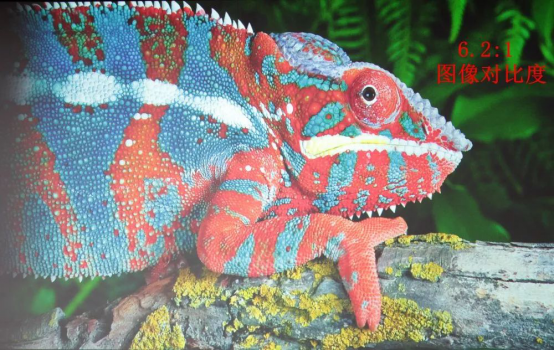

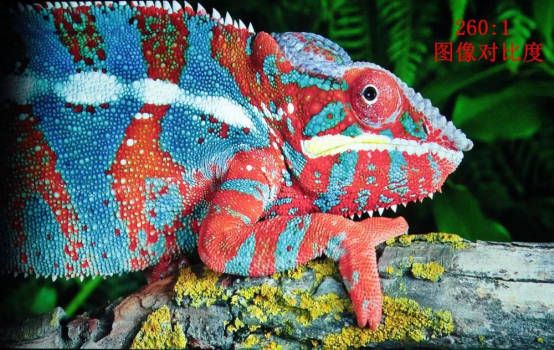

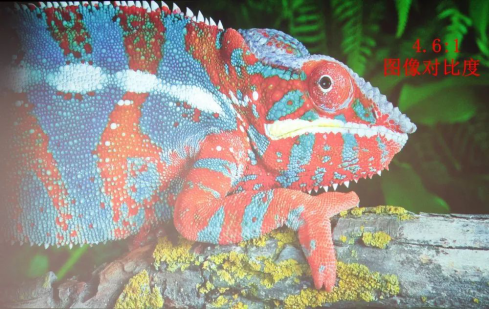

然后給出了實拍的圖像對比度照片：

因此我們說希望要多大亮度的投影機，換句話說就是希望得到什么像的圖像質量，本質上就是取決了需要多高的圖像對比度。

下面是一些常用圖像對比度的參考：
4：1—— 普通會議報告和教學
7：1—— 一般學術演示和報告
15：1——基本決策演示、展覽展示
30：1——分析性決策、藝術性作品分析、醫學分析
80：1——仿真、全運動視頻、影院

實踐篇

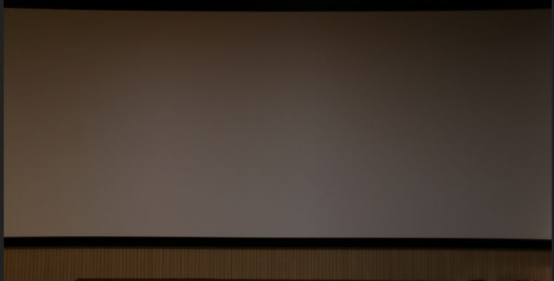

我們展廳安裝了一幅150“ 16:10的正投畫框投影屏幕，屏幕材質為最普通最常用的玻纖投影幕，增益為1。（以下為實景拍攝）

假設其它的一切情況都非常理想，包括以下幾方面：

1、投影機為全新的機器，投影機采用的是3Lcos/3DLP/3LCD投影機。

2、投影機采用標準鏡頭，投影機鏡頭變焦位于最大最廣角處，沒有任何光損

3、投射畫面為投影機原始畫幅比例,投影機安裝的位置很合適，安裝工藝很棒，橫平豎直，沒有任何梯形變形失真校正。

投影機所需的亮度=（屏前環境光亮度 X 期望的圖像對比度 X 屏幕面積）/(屏幕增益X空間損耗系數X投影機亮度貶損衰減系數X屏幕對比度X色彩合成系數X變形失真系數X畫幅系數)

我們將原有的復雜公式簡化成

投影機所需的亮度=屏前環境光亮度 X 期望的圖像對比度 X 屏幕面積/（屏幕增益X屏幕對比度）

在這里，屏幕增益為1，屏幕對比度為1，所以：

投影機所需的亮度=屏前環境光亮度 X 期望的圖像對比度 X 屏幕面積

這回公式夠簡單了吧？那就動手計算吧：

150” 16：10顯示尺寸為長3.2米,寬2米，面積為3.24mx2.025m=6.56m2 ，
屏前環境光亮度為30Lux,
期望的圖像對比度為7:1,

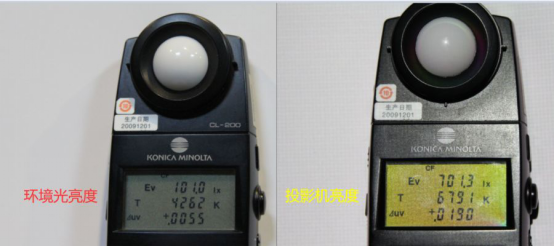

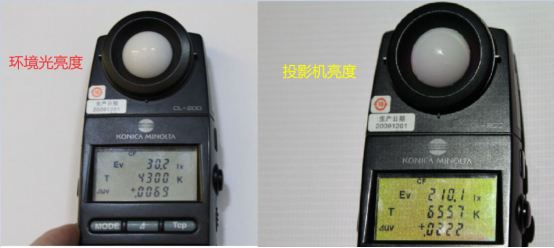

也就是說屏幕上每平方米照度要達到30Lux X 7=210Lux,
然后再乘以屏幕總的顯示面積6.4平方米,就是需要的投影機亮度。

投影機所需的亮度=30Lux X 7 X 6.56m2

=210Lux X 6.6m2

=1386流明

注：勒克斯，照度的單位。定義：1流明的光通量均勻分布在1平方米面積上的照度。即1Lux=1流明/m2。相當于每平方米1流明就是1Lux.

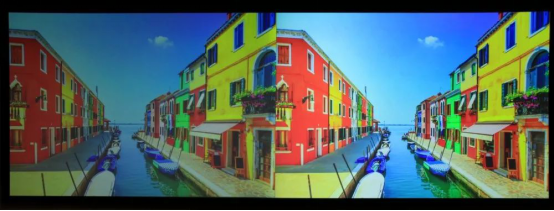

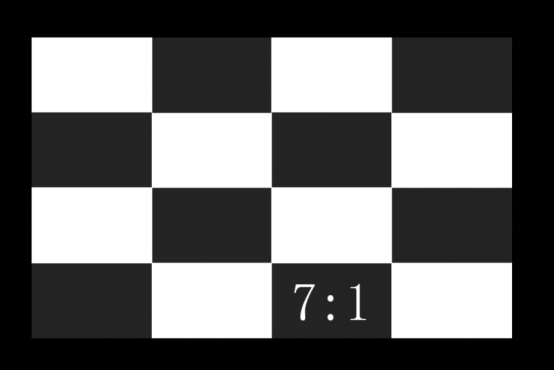

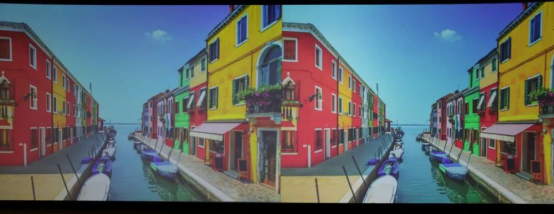

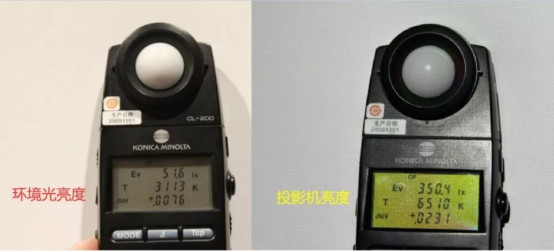

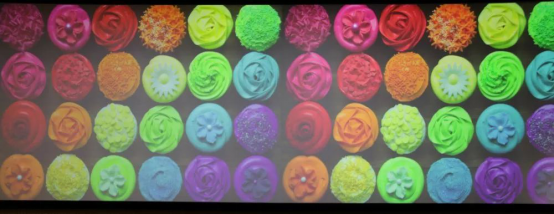

下圖為7:1對比度實拍圖片

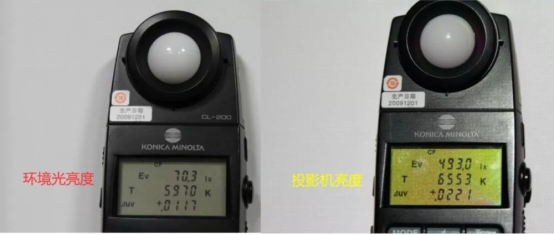

如果屏前環境光亮度變?yōu)?/span>50Lux：

投影機所需的亮度=50Lux X 7 X 6.6m²

=350Lux X 6.6m²

=2310流明

如果投影機保持原來亮度不變，那么圖像對比度下降為210/50=4.2:1

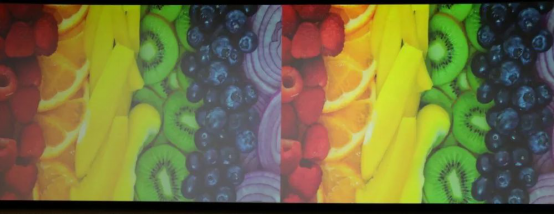

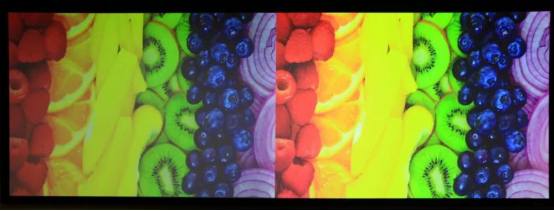

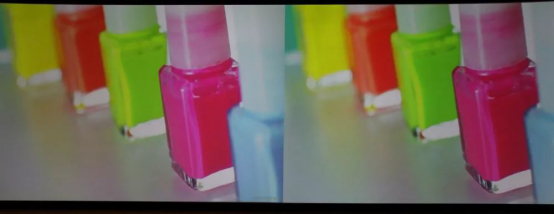

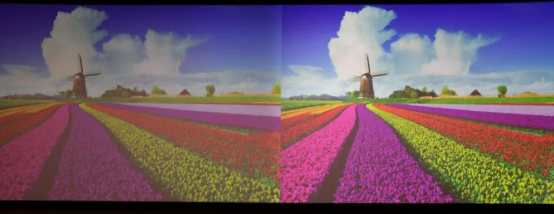

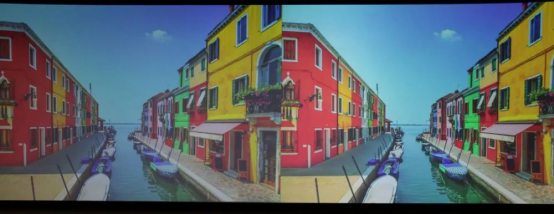

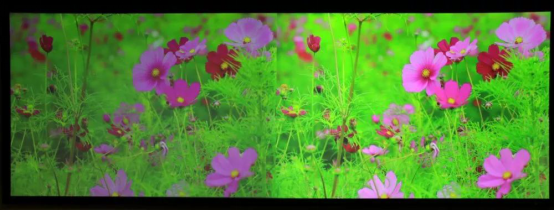

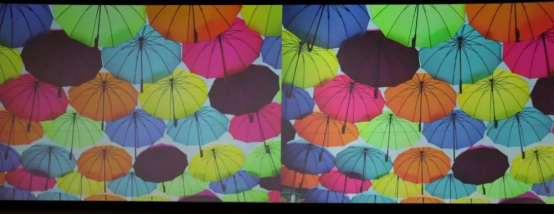

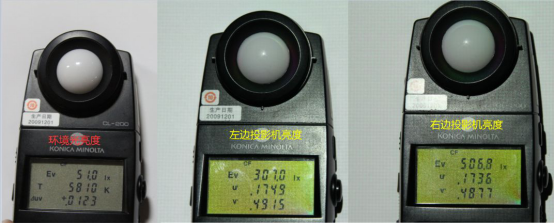

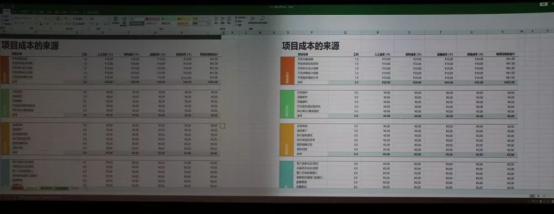

下圖為實拍圖片，左邊圖像對比度4.2:1，右邊圖像對比度7:1

如果屏前環境光亮度變?yōu)?/span>70Lux：

投影機所需的亮度=70Lux X 7 X 6.6m2

=490Lux X 6. 6m2

=3234流明

如果投影機保持原來亮度不變，那么圖像對比度下降為210/70=3:1

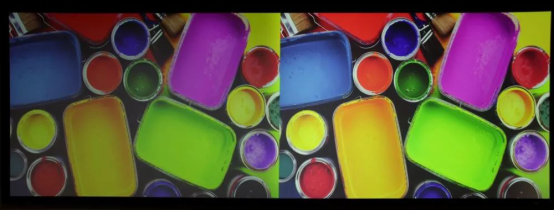

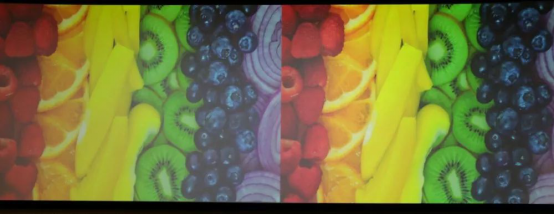

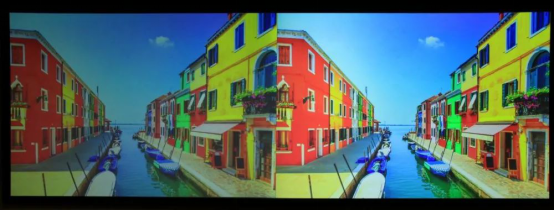

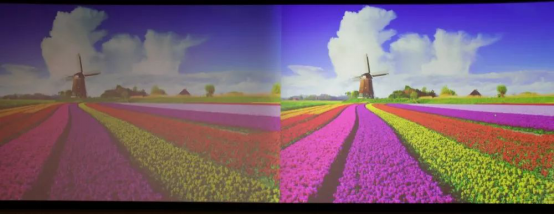

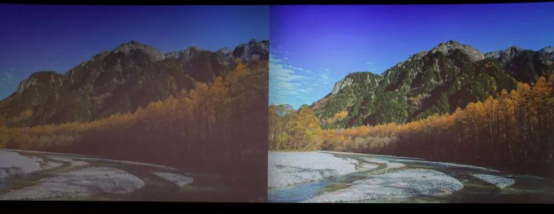

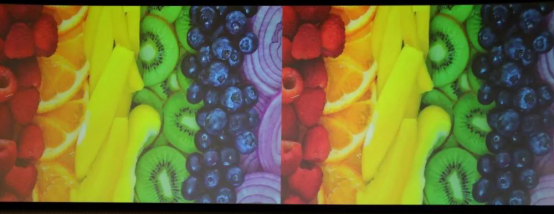

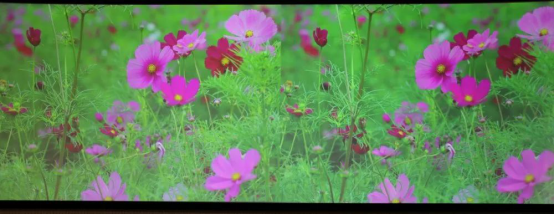

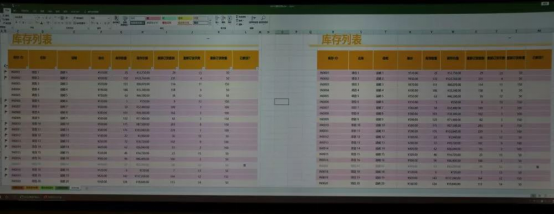

下圖為實拍圖片，左邊圖像對比度3:1，右邊圖像對比度7:1

如果屏前環境光亮度變?yōu)?/span>100Lux：

投影機所需的亮度=100Lux X 7 X6.6m2

=700Lux X 6. 6m2

=4620流明

如果投影機保持原來亮度不變，那么圖像對比度下降為210/100=2.1:1

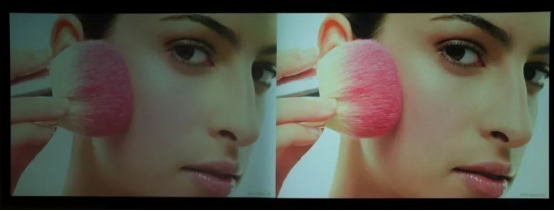

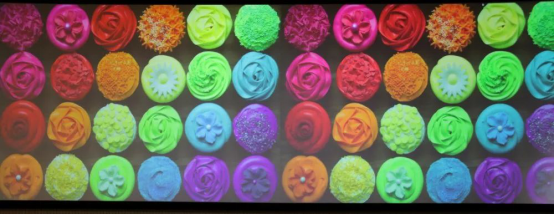

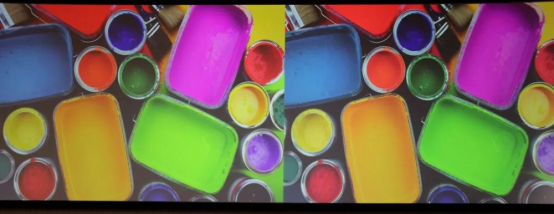

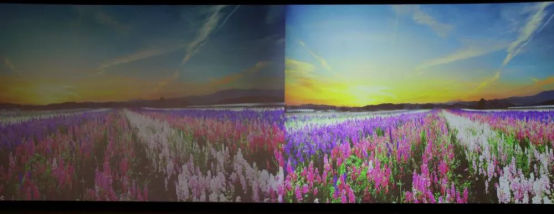

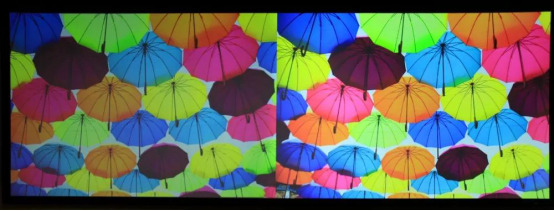

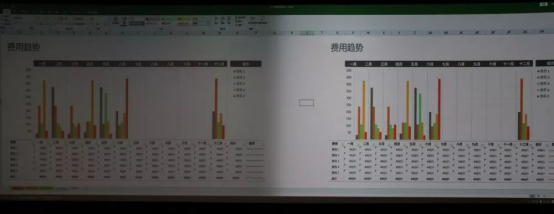

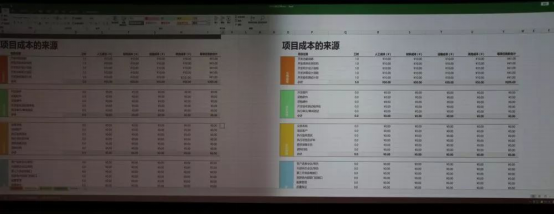

下圖為實拍圖片，左邊圖像對比度2.1:1，右邊圖像對比度7:1

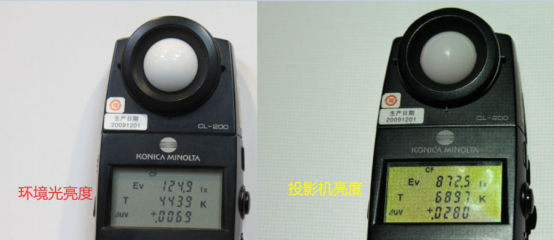

如果屏前環境光亮度變?yōu)?/span>125Lux：

投影機所需的亮度=125Lux X 7 X 6.6m2

=875Lux X 6. 6m2

=5775流明

如果投影機保持原來亮度不變，那么圖像對比度下降為210/125=1.7:1

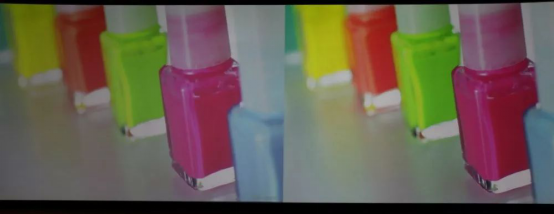

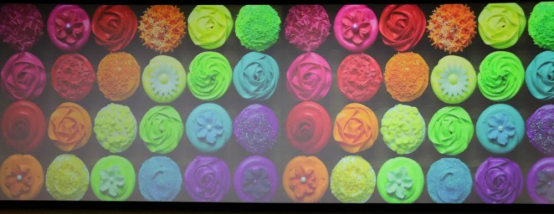

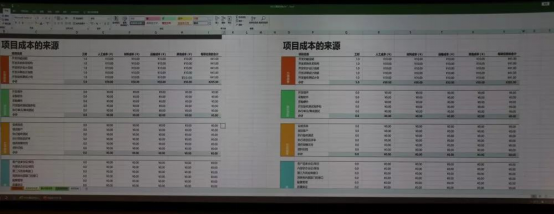

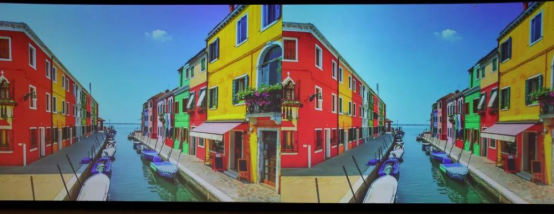

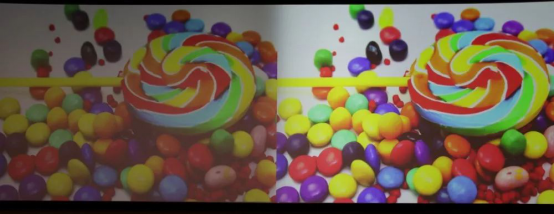

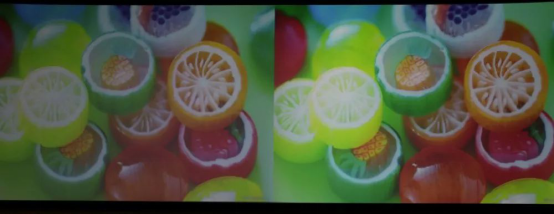

下圖為實拍圖片，左邊圖像對比度1.7:1，右邊圖像對比度7:1

如果屏前環境光亮度變?yōu)?/span>50Lux，期望的圖像對比度為10:1

投影機所需的亮度=50Lux X 10 X 6.6m2

=500Lux X 6. 6m2

=3300流明

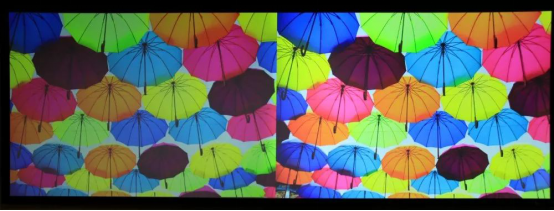

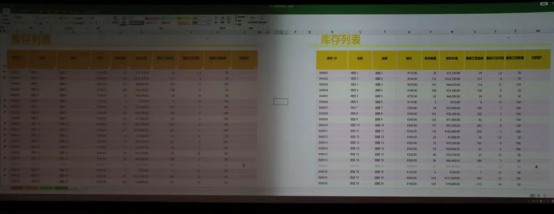

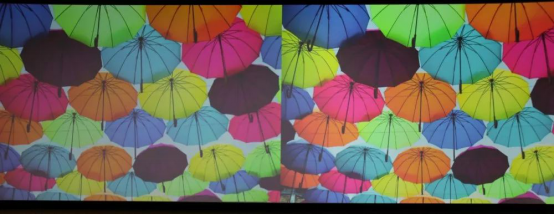

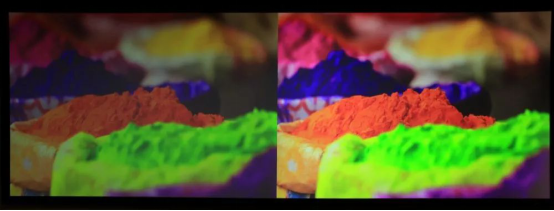

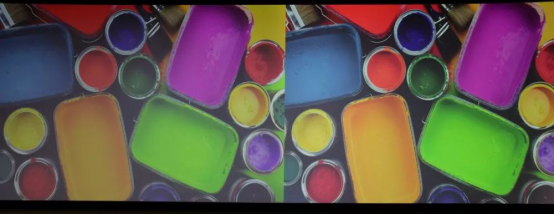

左邊圖像對比度6:1，右邊圖像對比度10:1

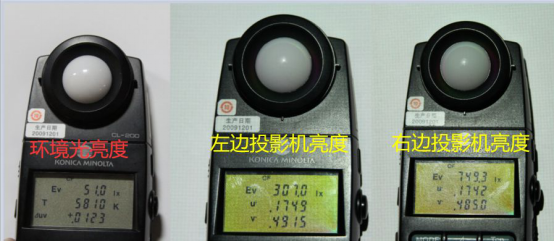

如果屏前環境光亮度變?yōu)?/span>50Lux，期望的圖像對比度為15:1

投影機所需的亮度=50Lux X 15 X 6.6m2

=750Lux X 6. 6m2

=4950流明

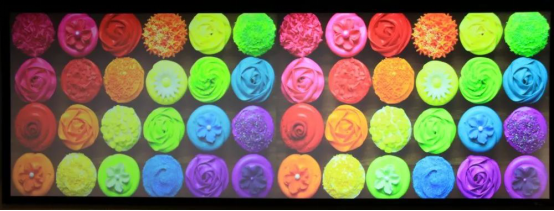

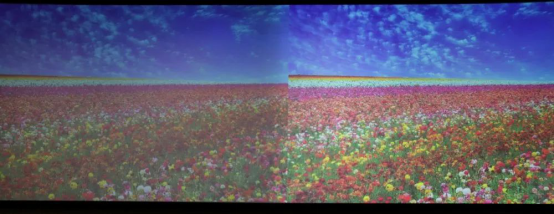

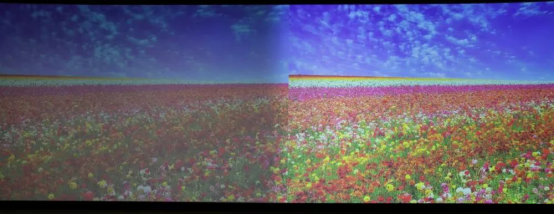

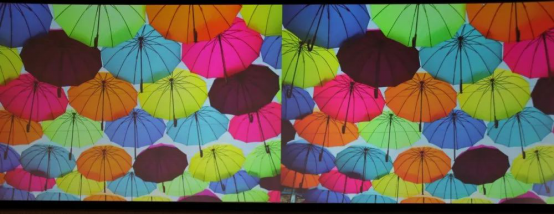

左邊圖像對比度6:1，右邊圖像對比度15:1

問：如果我有一臺7000流明的投影機，投180”的屏幕，預期的圖像對比度是7:1，采用普通的白幕，那么屏前環境光最亮可以到多少？

答：1、先算出投影面積：3.89mx2.43m=9.45m2，2、求出屏幕上的投影機照度：7000lm/9.45 m2=741lm/ m2=741Lux，3、計算最大可接受的環境光亮度：741Lux/7=106Lux

剛才我們說了，除了環境光之外，一切條件都是理想，問題是世界上總是很難找到十全十美的事，比如說，受限于安裝環境，你能保證鏡頭不變焦嗎？或者不更換鏡頭嗎？又比如說隨時使用時間的增加，投影機的亮度總是在衰減，又比說是你用的是單片DLP投影機，而且還是燈泡機，等等限制條件，那么就需要事先把這些潛在的情況都得考慮周到，才能保證達到預期的效果。

我們以此為例：

假設屏前環境光亮度125Lux，圖像對比度6：1，普通白幕180“：
投影機所需的亮度=125Lux X 6 X 6.6m2

=750Lux X 6. 6m2

=4950流明

問題篇

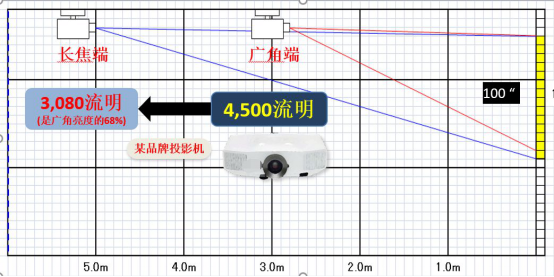

1、如下圖，安裝位置不是標準鏡頭最廣角變焦端。只要不是恒定光圈變焦鏡頭，從廣角端往長焦端變焦時光圈肯定會縮小，這就意味著會有亮度損失。

下面我們來看下投影機安裝位置不是標準鏡頭最廣角變焦端實際案例：

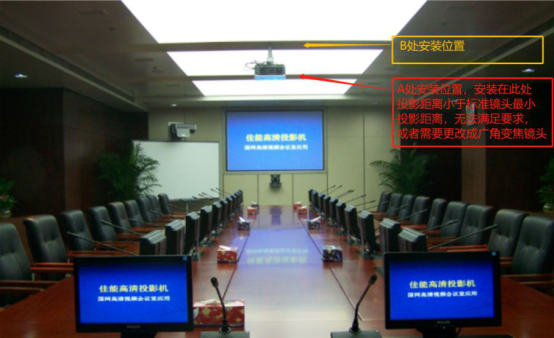

此處投影機只能安裝在圖中空檔A和空檔B處位置,A處位置需更換廣角鏡頭導致大幅上升成本，B處安裝位已經快處于標準變焦鏡頭的最長焦位置，此時必須要考慮鏡頭變焦導致的亮度損失，查鏡頭資料可知在此鏡頭變焦在此位置時亮度損失約有15%。那么：

投影機所需的亮度=4950流明/0.85%=5824流明

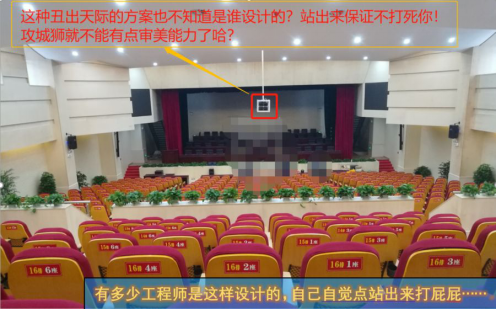

2、現在又有新的麻煩來了，如下圖，報告廳現場觀眾度天花高度有10米，業主或裝修顧問覺得投影機裝在天花頂上吊下來很長的一根吊桿太丑不美觀，跟裝修不協調，要求把投影機放在放映室或主席臺吊頂。

那此時就需要更換廣角或超長焦鏡頭裝在控制室或換短焦鏡頭安裝于舞臺吊頂內。更換鏡頭，那亮度損失肯定避免不了的啦。
一般來說廣角變焦鏡頭光損15%（廣角端）~25%（長焦端），超長焦變焦鏡光損20%~30%。

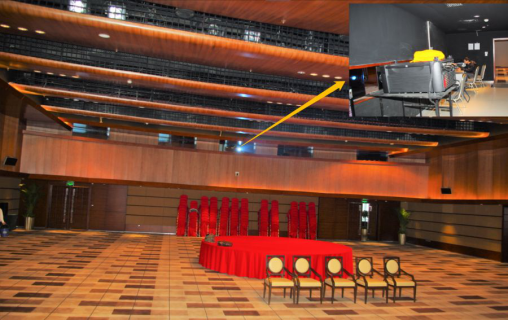

如下圖才是美觀的安裝方式：

那需要亮度就是：

標準鏡頭廣角端：125Lux X 6 X 6.6m2=750Lux X 6. 6m2=4950流明
標準鏡頭長焦端（20%光損）：4950流明/80%=6188流明
短焦變焦鏡頭廣角端：4950/（100%—15%）=5824流明
短焦變焦鏡頭長焦端：4950/（100%—25%）=6560流明
超長焦變焦鏡頭廣角端：4950/（100%—20%）=6188流明
超長焦變焦鏡頭長焦端：4950/（100%—30%）=7071流明

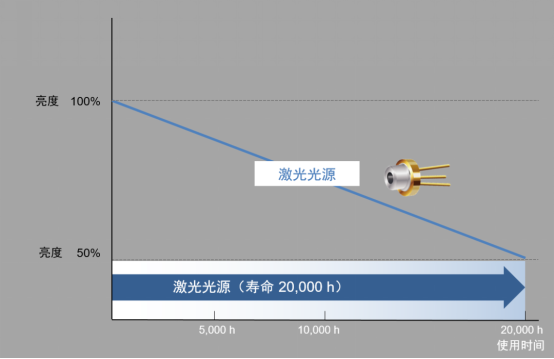

你準備設計一臺免維護的激光投影機，隨著時間的推移，光源的老化，加上光路元器件的老化，亮度總是在不停的衰減，按照現在主流的激光投影機光源2萬小時亮度減到50%來計算，你總不能最開始達到設計目標值，以后都達不到吧？

那我們假設亮度衰減是線性的，1萬小時亮度衰減到75%，此時可以滿足標準為條件，那投影機的亮度就需要

1、標準鏡頭廣角端： 4950流明/75%=6600流明
2、標準鏡頭長焦端： 6188流明/75%=8250流明
1、短焦變焦鏡頭廣角端：5824流明/75%=7765流明
2、短焦變焦鏡頭長焦端6560流明/75%=8747
1、超長焦變焦鏡頭廣角端：6188流明/75%=8250流明
2、超長焦變焦鏡頭長焦端： 7071流明/75%=9428流明

你要是采用的是3LCD投影機，根據以往的經驗，那估計打的折扣還要更多一點，不用我再提醒了，你自己看著辦吧。

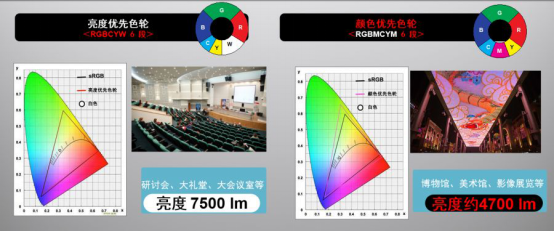

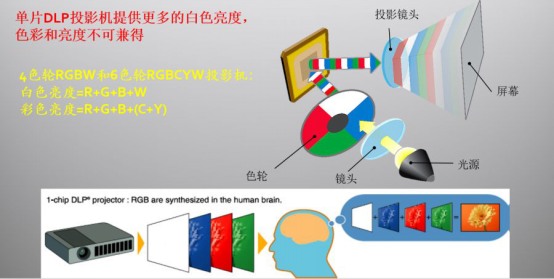

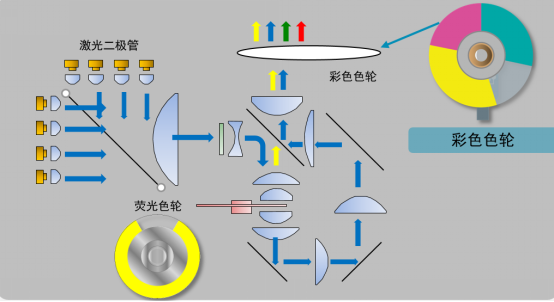

你以為這就完了嗎？當然還沒有，早著呢，你覺得3DLP投影機預算太貴，打算采用采用單片DLP投影機，我們都知道單片DLP投影機顯示彩色和白色時亮度相差大，尤其是燈泡機，單色激光投影機表現會稍好，雙色激光投影機會更好。
